低功耗的概念
“肚子餓的時候，睡著了也就不覺得餓了……于是乎，難得的雙休日宅在家中補覺，往往也就
一天只吃一餐飯了”——技術宅人_大體如此。
應該沒有人能在夢游的時候干活吧？所以，平常工作的時候，飯還是要吃的。休眠和干活應該是一對矛盾體。于是乎，芯片數據手冊上那些“小的出奇的休眠功耗，似乎大部分時候只是用來擺設的；而工作功耗才是實實在在的東西。有時候，為了體現所謂的低功耗，還要在應用中設計一種所謂的低功耗模式——當系統確認沒有事情可做一段時間以后就干脆回家睡覺了——這大體就是現在市面上常見的低功耗應用的某種程度上的現狀吧。于是乎，降低工作頻率這種“馬兒跑，馬兒不吃草”的邏輯，就成為降低正常工作模式下系統功耗的常規選擇。苦啊……多少人在工作頻率和功耗間糾結……又有多少功能實現的本身對對頻率擁有最低要求……苦啊——我說的是寫代碼的程序員。
設計方案：
事件驅動的嵌入式系統低功耗設計是物聯網（IoT）、可穿戴設備等資源受限場景的核心需求。以下從傳感器采樣到休眠喚醒的全流程優化策略，涵蓋硬件、固件和系統級協同設計：
1. 傳感器采樣優化
1.1 觸發式采樣取代輪詢
硬件中斷觸發：配置傳感器在閾值超限（如溫度突變、加速度變化）時通過GPIO中斷喚醒MCU，避免周期性輪詢的功耗浪費。
智能預處理：使用傳感器內置功能（如FIFO緩沖、數字濾波器）減少原始數據傳輸頻率，僅在滿足條件時觸發MCU處理。
1.2 動態采樣率調整
環境自適應算法：根據環境變化（如靜止/運動狀態）動態調整采樣頻率。
示例：運動傳感器在靜止時降至1Hz，檢測到移動時升至100Hz。
預測性采樣：結合歷史數據預測下次事件時間窗口，僅在預測時段開啟高精度采樣。
2. 低功耗休眠策略
2.1 分級休眠模式

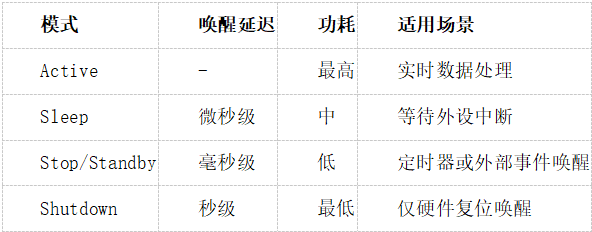

MCU休眠模式選擇：
外設休眠同步：進入休眠前關閉ADC、無線模塊等非必要外設電源域（Power Gating）。
2.2 多級喚醒源設計
優先級喚醒鏈：
硬件喚醒源：傳感器中斷（最高優先級）、RTC定時器、通信模塊（BLE/Wi-Fi）事件。
軟件喚醒標志：通過SRAM保留關鍵狀態，避免重復初始化。
偽中斷過濾：添加去抖電路或軟件濾波（如連續3次檢測到信號變化才視為有效事件），降低誤喚醒概率。
3. 時間片管理與功耗平衡
3.1 時間窗口化操作
Burst Mode數據聚合：在喚醒周期內批量執行數據采集、處理和傳輸，最大化休眠時間占比。
示例：每5分鐘喚醒1秒完成所有任務，休眠占比達96.7%。
事件壓縮：使用環形緩沖區存儲高頻事件，按固定時間片匯總處理。
3.2 時鐘系統優化
動態頻率調節（DVFS）：根據負載切換主頻（如從80MHz降至1MHz），配合電壓調節降低動態功耗。
時鐘門控：關閉未使用外設的時鐘樹分支（如通過RCC->AHBENR寄存器控制STM32的時鐘）。
4. 硬件級協同設計
4.1 電源拓撲優化
多電壓域設計：為MCU內核、外設、傳感器分別供電，支持獨立關斷。
LDO vs DC-DC選擇：在小負載時使用低靜態電流LDO，大負載切換高效率DC-DC。
4.2 傳感器選型與接口
選擇低功耗傳感器：優先支持SPI/I2C接口的待機模式（如BME280的FORCED_MODE）。
模擬比較器替代ADC：使用硬件比較器直接判斷閾值，避免啟動高功耗ADC。
5. 固件層優化技巧
5.1 中斷驅動架構
狀態機設計：將任務分解為事件觸發的狀態轉移，避免阻塞式等待。
示例：
void main() {
enter_sleep();
while(1) {
if (event_flag) {
handle_event();
enter_sleep();
}
}}
5.2 低功耗代碼實踐
SRAM數據保留：使用__attribute__((section(".retention_mem")))標記關鍵變量，在休眠時保持數據。
禁用調試接口：關閉SWD/JTAG接口，減少靜態功耗。
6. 功耗分析與測試
6.1 功耗建模
能量預算公式：
Etotal=∑(Pactive⋅tactive+Psleep⋅tsleep)Etotal=∑(Pactive⋅tactive+Psleep⋅tsleep)
工具鏈支持：使用STM32CubeMonitor、Power Profiler Kit II（PPK2）抓取實時電流波形。
6.2 典型優化案例
優化前：持續運行在20mA，休眠模式1mA，喚醒占比50% → 平均功耗10.5mA。
優化后：通過事件驅動將喚醒占比降至5% → 平均功耗1.25mA（降低88%）。
總結
低功耗設計需貫穿系統全生命周期：
事件驅動：以硬件中斷為核心減少無效喚醒。
時間片壓縮：最大化休眠時間占比。
硬件協同：優化電源和傳感器接口。
動態調節：根據場景切換工作模式。
通過上述策略，可顯著延長電池壽命（如從數月到數年），適用于環境監測、醫療設備等關鍵領域。
