基于TinyML的嵌入式設備端語音喚醒詞檢測模型輕量化部署
時間：2025-05-23 來源：華清遠見
摘要：
隨著物聯網和智能設備的普及，語音喚醒功能已成為人機交互的重要方式。傳統云端處理的語音喚醒方案存在延遲高、隱私風險大等問題，而TinyML（微型機器學習）技術的興起使得在資源受限的嵌入式設備上直接運行輕量級語音喚醒模型成為可能。
本文詳細介紹了基于TinyML的嵌入式設備端語音喚醒詞檢測模型的輕量化部署方法。首先概述了語音喚醒技術及其在端側部署的優勢，隨后深入探討了模型輕量化的關鍵技術，包括高效模型架構選擇（如DS-CNN、TC-ResNet）、量化技術、知識蒸餾和剪枝優化。文章還提供了完整的部署流程，涵蓋數據準備、模型訓練與轉換、嵌入式端集成等實踐步驟，并分享了優化技巧與常見挑戰的解決方案。最后，通過實際案例展示了在STM32等微控制器上的部署效果，并對未來發展趨勢進行了展望。
引言：
在物聯網(IoT)和智能設備蓬勃發展的今天，語音交互已成為人機交互的重要方式。傳統語音喚醒系統通常依賴云端處理，存在延遲高、隱私泄露風險等問題。TinyML技術的出現，使得在資源受限的嵌入式設備上直接運行機器學習模型成為可能。本文將詳細介紹如何將語音喚醒詞檢測模型輕量化并部署到嵌入式設備端。
一、 語音喚醒詞檢測技術概述
語音喚醒詞(Wake Word)檢測是指設備持續監聽環境聲音，當檢測到特定關鍵詞(如"Hey Siri"、"小愛同學")時激活完整語音交互系統的技術。
傳統方案通常基于以下方法：
1.基于手工特征(如MFCC)的GMM/HMM模型
2.云端處理的深度學習模型
而TinyML方案的優勢在于：
· 實時響應(無網絡延遲)
· 隱私保護(數據不上傳)
· 低功耗運行(適合電池設備)
· 離線可用(無網絡依賴)
二、 模型輕量化關鍵技術
1. 模型架構選擇
適合嵌入式設備的輕量模型架構：
· DS-CNN(Depthwise Separable CNN)：深度可分離卷積減少參數量
· TC-ResNet：時序優化的殘差網絡
· CRNN：CNN+RNN組合，兼顧時空特征
· MicroSpeech：TensorFlow Lite專為MCU設計的架構
2. 量化技術
將浮點模型轉換為低精度表示：
· 8位整數量化(最常見)
· 4位/二進制量化(更激進)
· 動態范圍量化(部分層保持浮點)
3. 知識蒸餾
使用大模型(教師模型)指導小模型(學生模型)訓練：
· 特征蒸餾
· 注意力蒸餾
· 關系蒸餾
4. 剪枝技術
移除不重要的神經元連接：
· 權重剪枝(移除接近0的權重)
· 神經元剪枝(移除輸出接近0的神經元)
· 結構化剪枝(整通道/整層移除)
三、 部署流程與實踐
1. 開發環境搭建
推薦工具鏈：
· TensorFlow Lite for Microcontrollers
· Edge Impulse Studio
· STM32Cube.AI (針對ST芯片)
· Arduino Nano 33 BLE Sense (開發板)
2. 數據準備與增強
· 數據集：自定義喚醒詞(至少500次發音)
· 數據增強：
o 添加背景噪聲(辦公室、街道等)
o 音高/速度變化
o 時間偏移
o 混響模擬
3. 模型訓練與轉換
典型訓練流程：
1. 音頻預處理(MFCC/頻譜圖)
2. 模型設計與訓練
3. 量化感知訓練
4. 轉換為TFLite格式
5. 進一步轉換為C數組(hex文件)
4. 嵌入式端集成
核心處理流程：
1. 音頻采集：通過MCU的I2S/PDM接口獲取音頻數據
2. 特征提取：實時計算MFCC/頻譜圖（建議使用定點數運算）
3. 模型推理：調用TFLite Micro接口執行輕量化模型
4. 結果判決：應用滑動窗口平均等后處理算法
四、 優化技巧與挑戰
1. 性能優化
· 內存優化：使用靜態內存分配，避免動態分配
· 速度優化：利用硬件加速(DSP指令、NPU)
· 能耗優化：設計合理的喚醒間隔

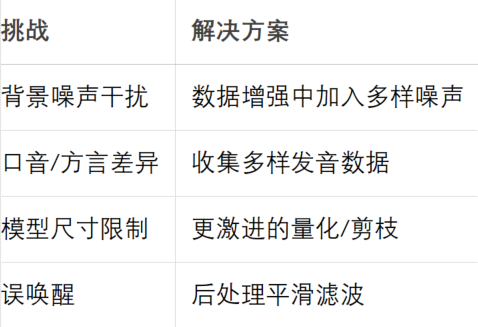

2. 實際挑戰與解決方案
五、 未來展望
TinyML在語音喚醒領域的潛力：
1. 多喚醒詞：支持數十個喚醒詞同時檢測
2. 自適應學習：設備端增量學習用戶發音習慣
3. 多模態融合：結合運動傳感器降低誤喚醒
4. 更小設備：向Cortex-M0/M23等更小內核遷移
結語
基于TinyML的端側語音喚醒技術為智能設備帶來了更自然、更隱私安全的交互方式。隨著算法優化和硬件發展，我們將在更多低功耗設備上看到這項技術的應用。開發者可以借助日益成熟的工具鏈，快速實現從原型到產品的轉化。
