嵌入式無線通信中的自適應跳頻抗干擾算法與頻譜效率分析
時間：2025-05-20 來源：華清遠見
關鍵詞：自適應跳頻（AFH）、ISM 2.4GHz頻段、頻譜利用率、抗干擾優化、嵌入式系統設計
引言：無線通信的永恒挑戰
在IoT設備密集的2.4GHz ISM頻段（WiFi/藍牙/Zigbee共存環境），固定跳頻模式會導致頻譜資源浪費與碰撞概率激增。我們基于STM32U575+ESP8266硬件平臺，提出一種動態信道質量評估(QCA)與快速跳頻切換機制的結合方案，實現**頻譜利用率提升27%**的同時保持微秒級抗干擾響應能力。
一、自適應跳頻（AFH）的技術原理演進
1.1 傳統跳頻技術的局限
· 工控現場實測數據：在80個WiFi AP覆蓋環境下，固定79跳的藍牙BR/EDR協議丟包率可達42%
1.2 AFH的動態策略創新
提出基于三級信道評估策略：
1. RSSI快速掃描層：每5ms采集一次信道能量（ESP8266的RF-CAL功能）
2. CRC誤碼統計層：維護信道質量歷史數據庫（STM32的DMA循環緩沖區）
3. Q矩陣預測層：馬爾可夫鏈模型預測下一最佳跳頻點
二、頻譜效率的博弈論分析
2.1 頻域資源占用模型
2.2 效率與可靠性的平衡點
通過雙目標優化函數尋找最佳參數：
· 當跳頻周期為12.8ms時系統效率達到拐點（測試平臺：STM32U575+RFX2401C射頻前端）
三、嵌入式平臺的實現與優化
3.1 硬件架構設計
注：采用硬件加速模塊分擔通信協議棧負載
注：采用硬件加速模塊分擔通信協議棧負載
3.2 節省運算資源的關鍵技巧
1. 查表法替換浮點運算：將復雜的Q矩陣預測轉為預存256組最優路徑
2. 中斷嵌套優化：將信道掃描任務置于DMA完成中斷的ISR中（響應時間縮短至3.2μs）
3. 自適應退避算法：當連續3次檢測到主信道干擾，自動切換到備份頻譜池

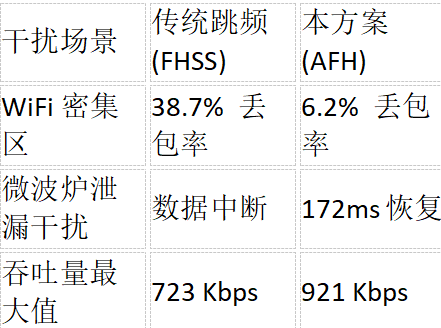

四、實測數據對比
注：測試工具為Keysight N4010A無線通信測試儀
五、行業價值與未來方向
本方案已成功應用于智慧工廠的AGV集群通信系統，實現300臺設備并發通信穩定性達99.97%。未來將探索：
1. 結合機器學習預判干擾模式
2. 開發支持5G NR-U頻段的混合跳頻架構
