IAR的安裝和配置

前一段時間燒寫zigbee源碼，用到了IAR工具，對IAR的安裝和配置做了一次整理和小結。

一：IAR簡介

1、IAR Embedded Workbench（簡稱EW）是IAR Systems公司開發的一款嵌入式集成開發環境。

2、EW 包括：嵌入式C/C++優化編譯器，匯編器，連接定位器，庫管理員，編輯器，項目管理器和C-SPY 調試器。

二：IAR的安裝

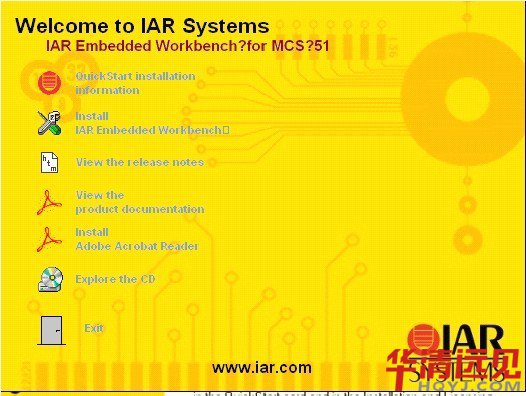

1、單擊autorun.exe 進行安裝，你將會看到如圖2.1的界面：

圖2.1

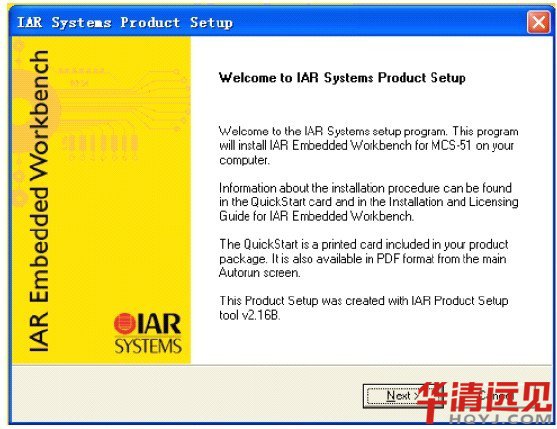

2、選擇"install IAR Embedded Workbench"進入安裝界面，如圖2.2：

圖2.2

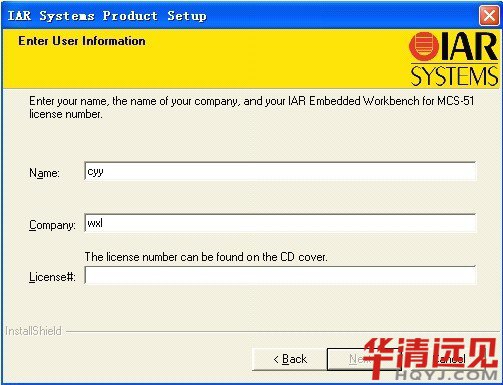

3、單擊"Next"至下一步，將分別需要填寫你的名字、公司以及認證序列，如圖2.3 所示。

圖2.3

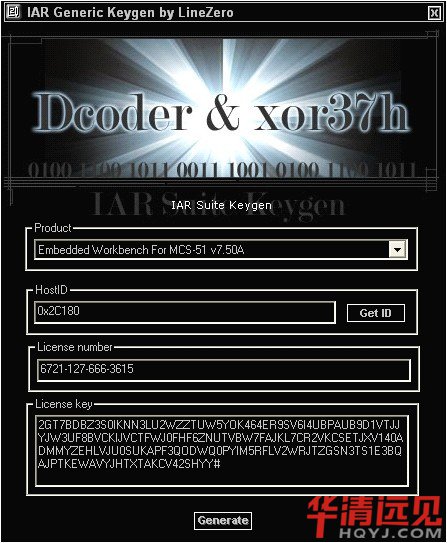

4、利用注冊機生成序列號，運行keygen.exe,如圖2.4所示：

圖2.4

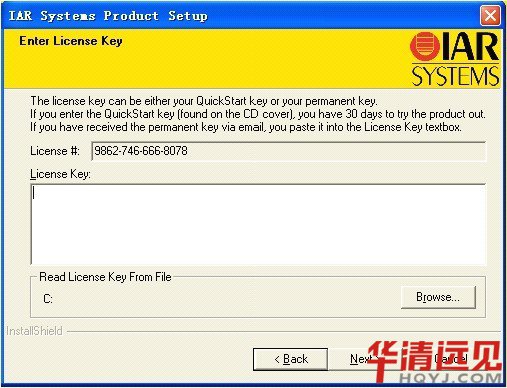

5、正確填寫后，單擊"Next"至下一步，將分別需要由你計算機的機器碼和認證序列生成的序列鑰匙，如圖2.5所示。

圖2.5

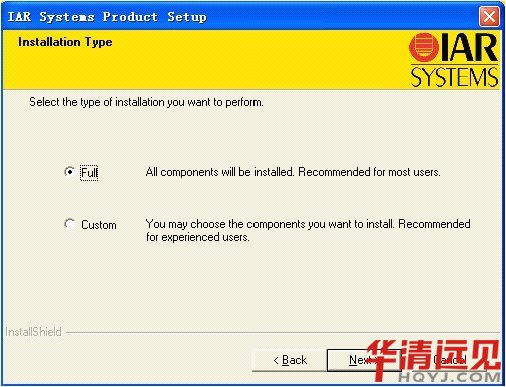

6、輸入的認證序列以及序列鑰匙正確后，單擊"Next"到下一步。如圖2.6所示，在你將選擇完全安裝或是典型安裝，在這里我們選擇第1 個也就是完全安裝。

圖2.6

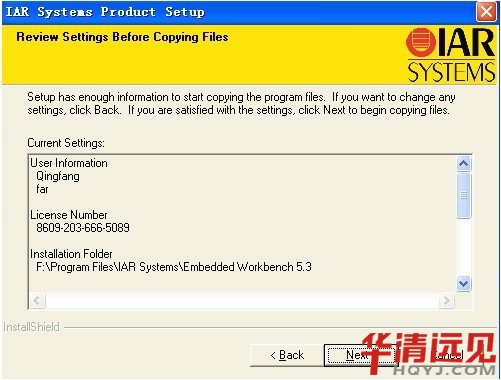

7、單擊"Next"到下一步，在這里你將查證看你輸入的信息是否正確，如圖2.7所示。如果需要修改，單擊"Back"返回修改。

圖2.7

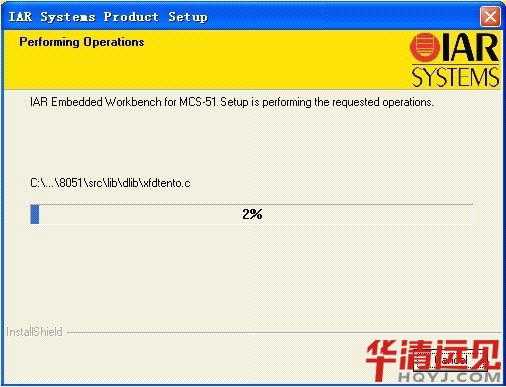

8、單擊"Next"正式開始安裝，如圖2.8所示。在這你將看到安裝進度，這將需要幾分鐘時間的等待，現在你需要耐心等待。

圖2.8

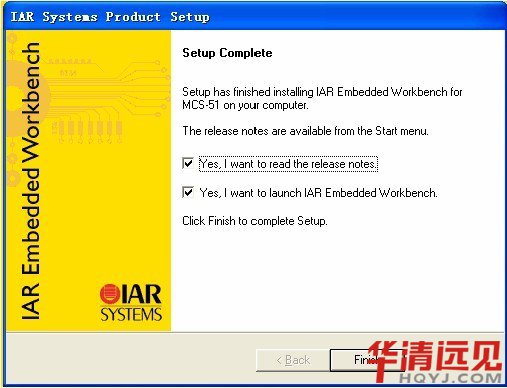

9、當進度到100%時，它將跳到下一個界面，如圖2.9所示。在此你可選擇查看IAR 的介紹以及是否立即運行IAR 開發集成環境。單擊"Finish"來完成安裝。

圖2.9

10、完成安裝后，你可以從"開始"那里找到剛剛安裝的IAR 軟件，如圖2.10 所示。

圖2.10

現在你可以通過在桌面的快捷方式或在"開始"按鍵中選擇程序來啟動你的 IAR 軟件開發環境。

至此，我們就完成了IAR的安裝。

三、編輯IAR工程

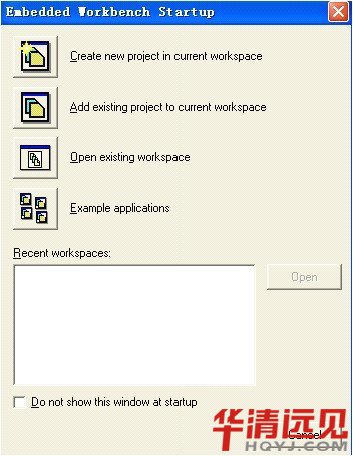

1、使用 IAR 開發環境首先應建立一個新的工作區。在一個工作區中可創建一個或多個工程。一般會顯示如下圖3.1窗口，可選擇打開近使用的工作區或向當前工作區添加新的工程。

圖3.1

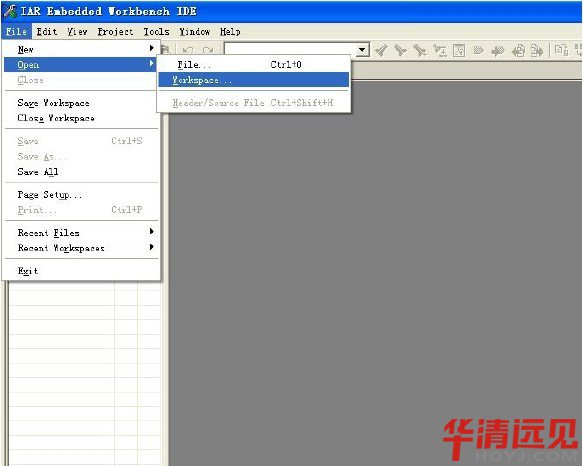

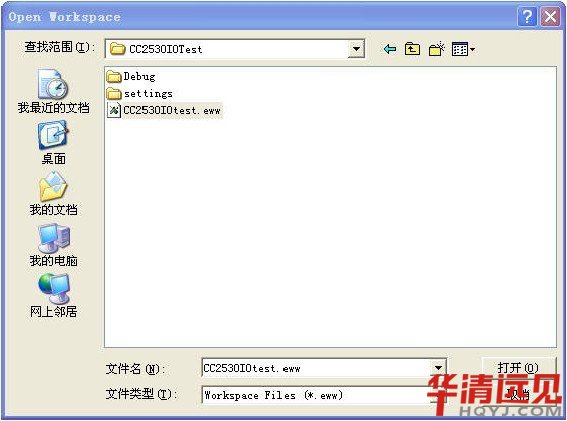

2、在彈出的下面界面中選cancel，選擇 File\New\Workspace 。現在用戶已經建好一個工作區，可創建新的工程并把它放入工作區。 打開已有的workspace

圖 3.2

3、這里選擇 CC2530IOtest

圖 3.3

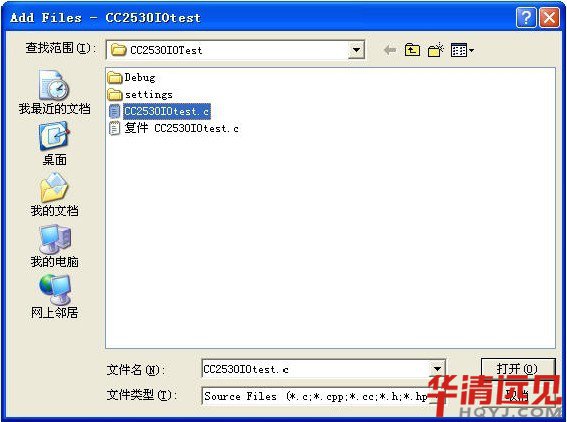

4、添加文件

圖 3.4

點擊保存即可。

四、新建項目和程序文件

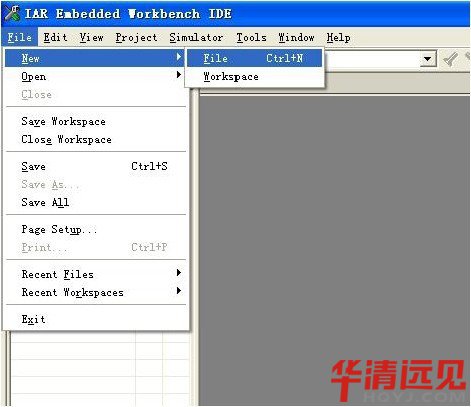

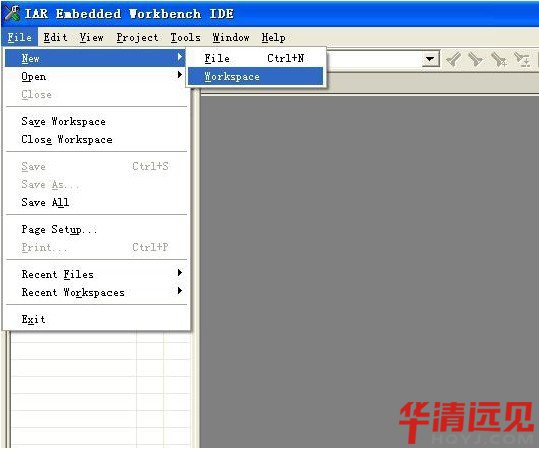

1.1 新建 workspace

圖 4.1

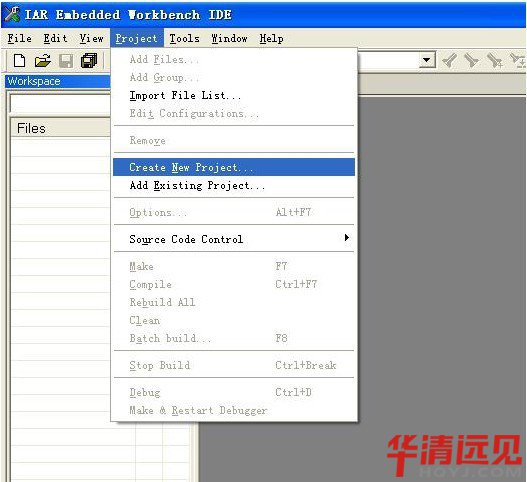

2、創建 project

圖 4.2

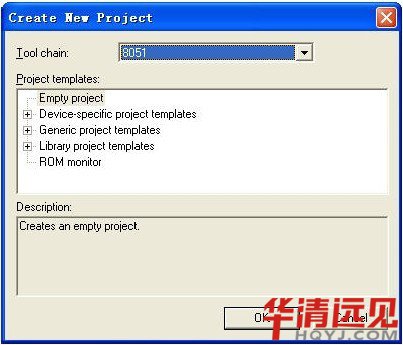

3、彈出的對話框中選擇 8051

圖 4.3

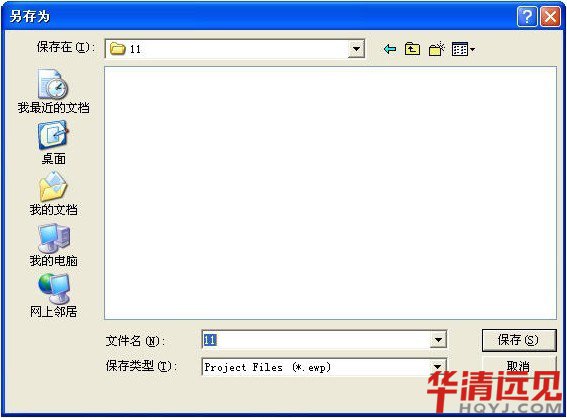

4、保存在指定文件夾

圖 4.4

5、添加源程序文件

圖 4.5

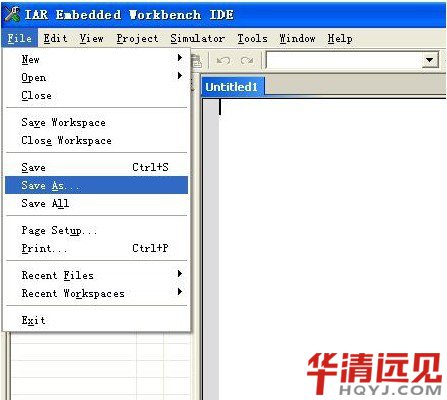

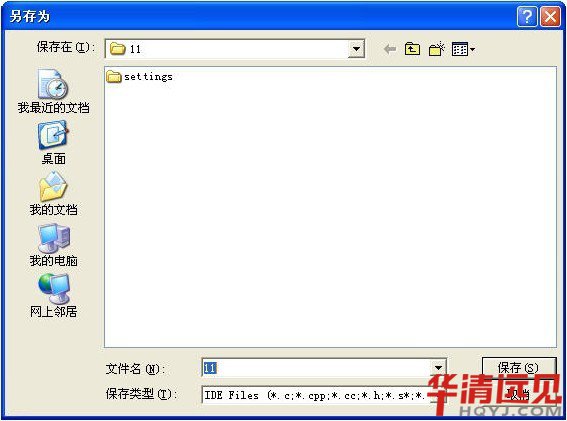

6、保存源程序文件為 11.C

圖 4.6

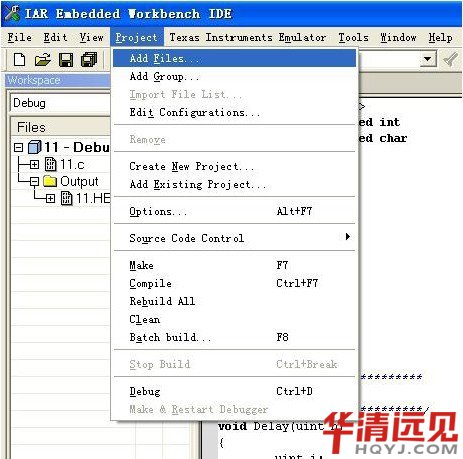

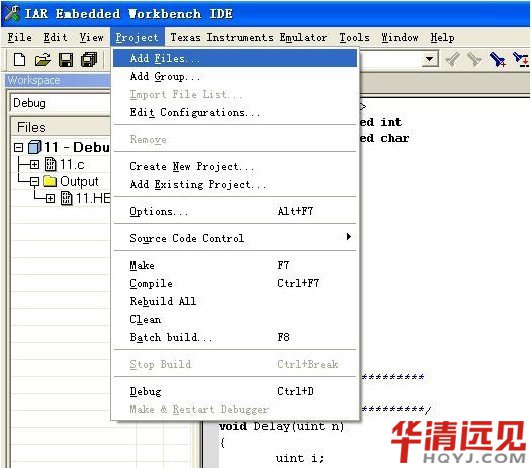

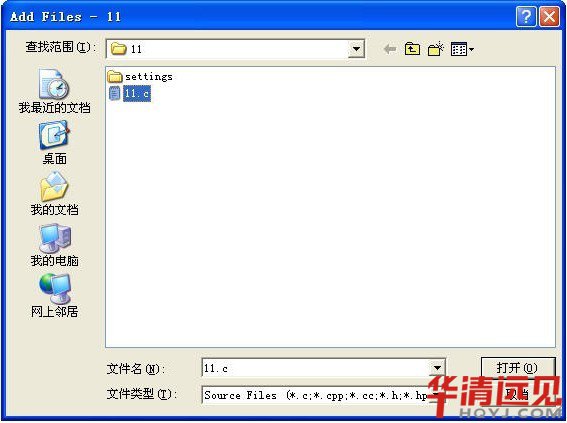

7、 將源程序添加進項目中

選擇 11.C

圖 4.7

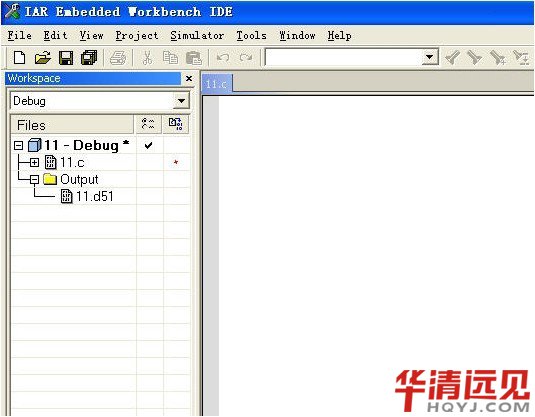

8、點擊保存，可以看到左邊 workspace 區域的樣式

圖 4.8

在上面的空白文件中，可以編寫自己想要的源代碼，之后點擊保存即可。

五、設置工程參數

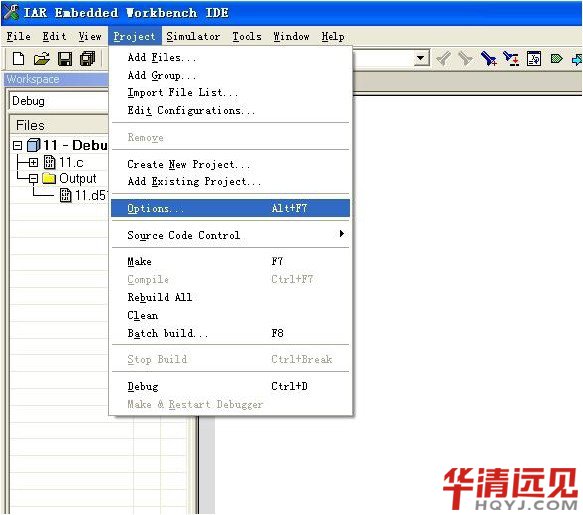

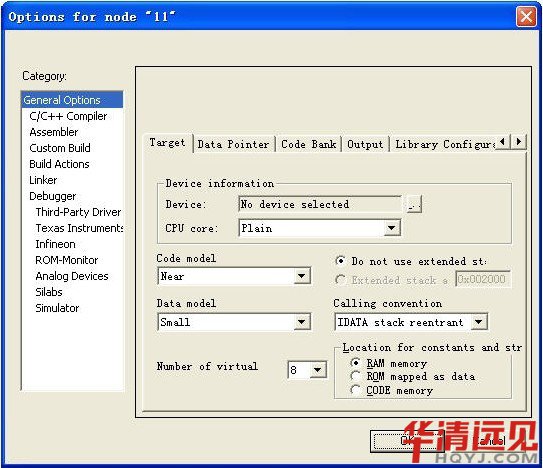

1、選擇"project"中的"option"選項，如圖：

圖 5.1

2.General Options項

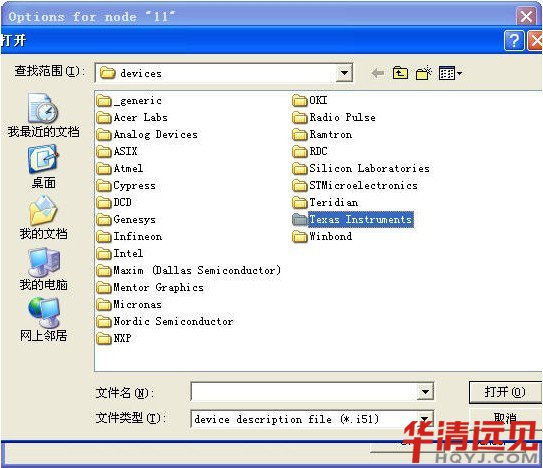

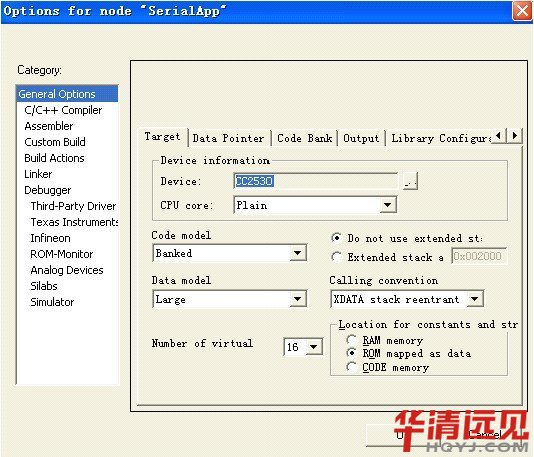

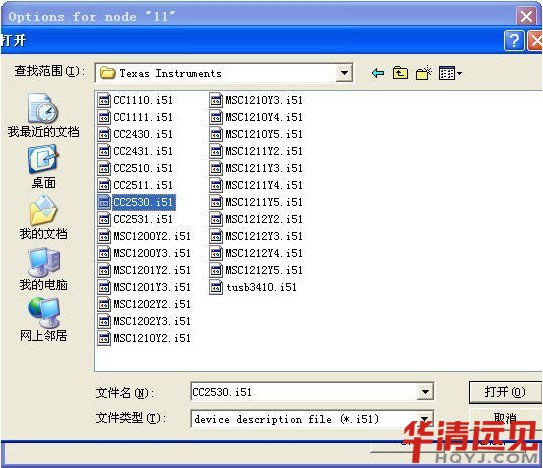

2.1 在Target 標簽下，Device 欄選擇"C:\Program Files\IAR Systems\Embedded Workbench 5.3\8051\config\devices\Texas Instruments"文件夾下CC2530.i51.（根據自己的IAR安裝目錄選擇）

圖 5.2

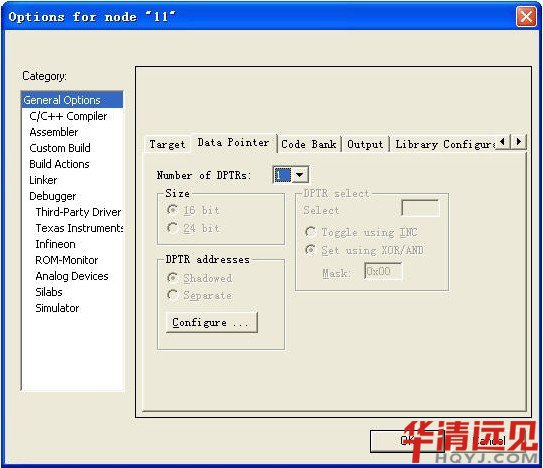

2.2、Data Pointer 標簽

圖 5.3

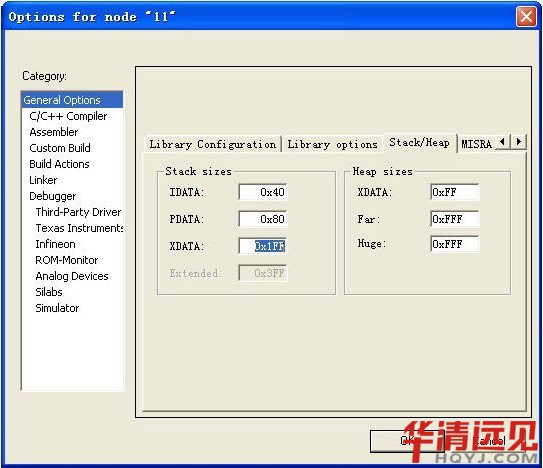

2.3、Stack/Heap 標簽，XDATA 欄內設置為"0x1FF"。

圖 5.4

3. Linker項

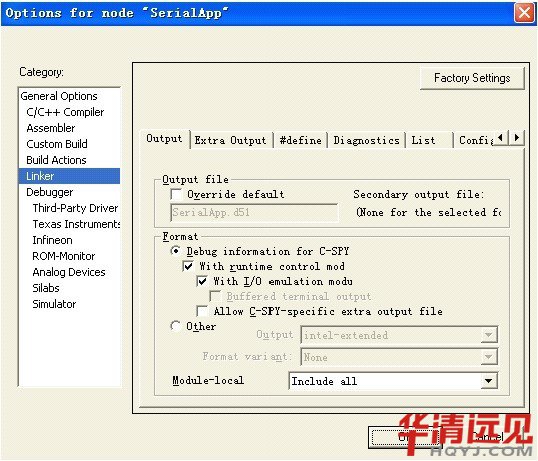

            3.1 output標簽：

圖5.5

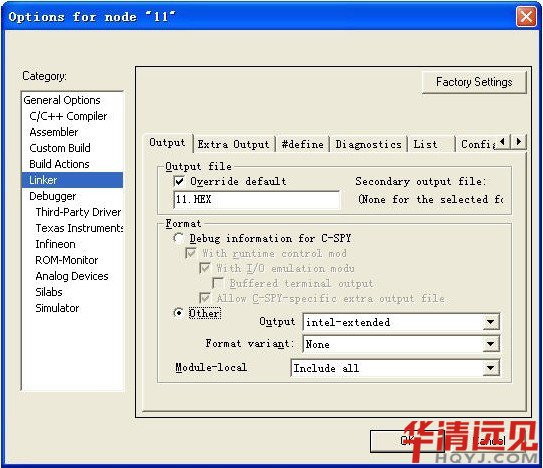

注意：如果需要生成.hex 文件供 SmartRF Flash Programmer 燒寫，就需要在 Format 選項勾選" Other"項。如下圖所示:

圖 5.6

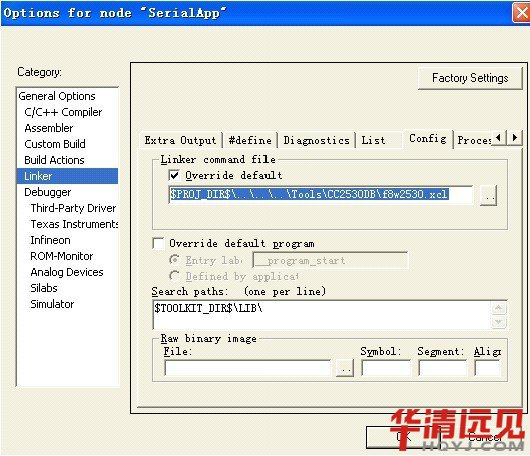

3.2 Config 標簽：設置Linker command file 欄， 勾選" Override defalt", 設置為"$PROJ_DIR$\..\..\..\Tools\CC2530DB\f8w2530.xcl"

圖 5.7

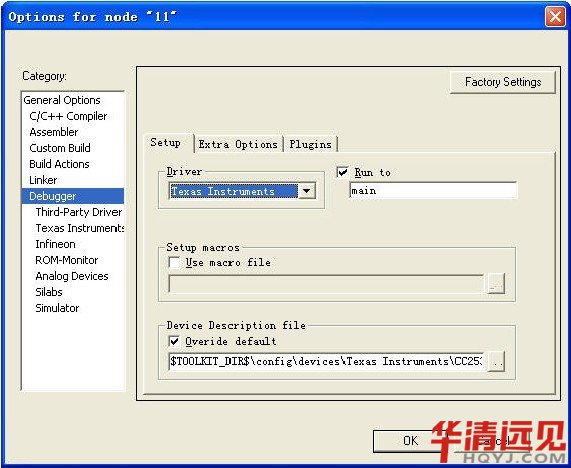

4 Debugger 項 Setup 標簽下 Driver 欄設置為"Texas Instruments"。

圖 5.8

點擊菜單下方的OK鍵，完成參數設置，接下去就可以進行程序的編譯和調試了。

六、編譯和連接

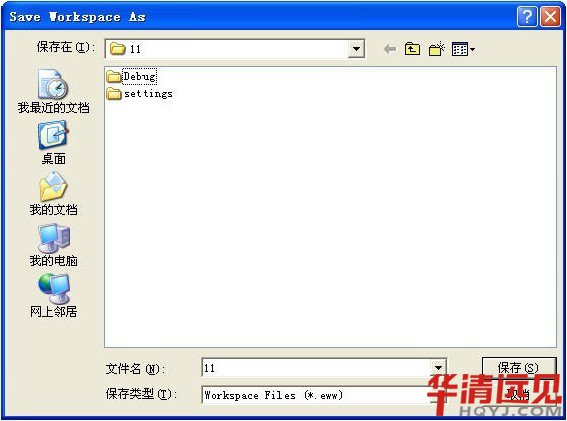

1、編譯，按功能鍵"F7"或者點擊工具欄圖標中的，此時彈出 workspace 保存界面

圖 6.1

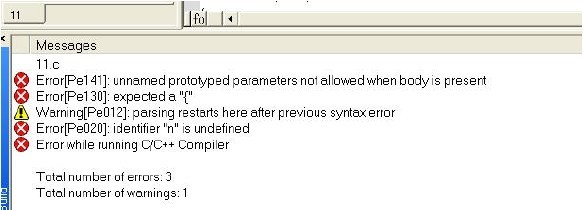

2、設置好workspace名稱，點擊"保存"，即可開始編譯。編譯信息將會顯示在屏幕下方， 包括Warnnig 和Error。 編譯信息顯示程序有Error：

圖 6.2

3、同時在源程序文件界面下也用紅叉符號標識出來：

圖 6.3

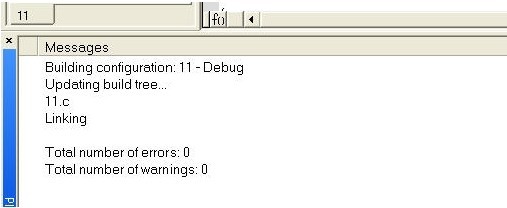

4、根據提示信息修改源程序，重新編譯，提示通過，界面如下：

圖 6.4

七、程序下載與調試:

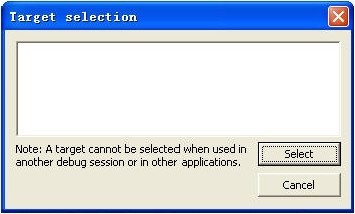

1、程序編譯完成后，就可以下載至目標板進行仿真了，點擊或 Ctrl+D 鍵進行程序加載。如果此時沒有連接仿真器或仿真板連接不良，會有如下界面彈出：

圖 7.1

2、檢查、復位仿真器，重新點擊，出現進度條，表明程序正在下載，完成后出現 DEBUG工具條，利用這些工具條 即可進行程序調試，進度工具條中各按鈕功能如下

復位按鈕，目標板回到程序起始點

Break 按鈕

Step Over 按鈕

Step Into 按鈕

Step Out 按鈕

Next Statement 按鈕

Run to cursor 按鈕

Go 按鈕

Stop Debugging 按鈕
