車載導航系統
時間：2017-04-07 來源：華清遠見
1.項目案例演示
2. 項目背景
現在，隨著GPS技術、多媒體應用、LCD顯示技術的日趨成熟，汽車導航、防盜系統在高端汽車中已經是現實，而在普通汽車中實現，也是指日可待了。車載導航系統中包含了很多前衛、實用的技術，如：GPS應用技術、GPRS應用技術、GUI開發技術、多媒體功能應用技術、傳感器技術、嵌入式操作系統應用開發技術、系統構建技術、驅動編寫技術、數據庫技術等等。學員通過項目的完成，對于鞏固理論知識、拓展實用的項目經驗都有很大的幫助。

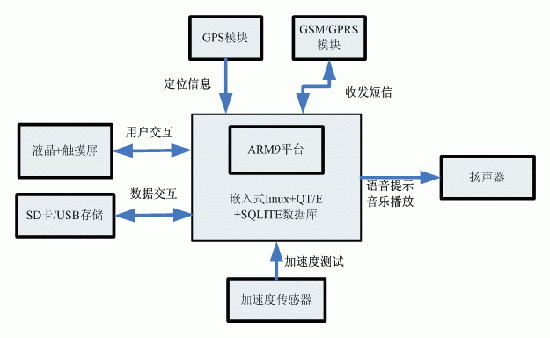

3. 系統功能說明
定位功能：GPS通過接收衛星信號，可以準確地定出其所在的位置，位置誤差小于10米。利用GPS，在地圖上實時顯示車輛當前位置；
地圖導航功能：輸入目標地點后，自動在地圖上顯示出行車路線；重假如用戶因為不小心錯過路口，沒有走車載GPS導航系統推薦的最佳線路，新為用戶設計一條回到主航線路線，或是為用戶設計一條從新位置到終點的最佳線路；
語音導航功能：輸入目標地點后，車輛只要遇到前方路口或者轉彎，車載GPS語音系統提示用戶轉向等語音提示；
防盜功能：通過發送gprs短信，可以返回車輛當前位置；
娛樂功能：播放U盤、SD卡中的MP3、MP4文件；
智能導航功能：在短時間失去GPS信號時，可根據車內的加速度傳感器、結合行車速度計算出行車情況；
增加興趣點功能：由于我國大部分城市都處于建設階段，隨時隨地都有可能冒出新的建筑物，由此，電子地圖的更新也成為眾多消費者關心的問題。因此遇到一些電子地圖上沒有的目標點，只要你感興趣或者認為有必要，可將該點或者新路線增加到地圖上。
4、硬件需求
| 名稱 | 說明 |
| CPU | S3C2410， 2440 |
| FLASH | 2M norflash + 64M Nand Flash |
| SDRAM | 64M |
| USB | 1個USB Host接口， 1.1標準 |
| 網口 | 10M |
| 串口 | 2個3線串口 |
| SD卡接口 | SD卡容量1G |
| I/O | 8路I/O |
| LCD | 3.5寸240*320 TFT屏 |
| 觸摸屏 | 4線電阻式觸摸屏 |
| GPRS模塊 | 3線串口接線 |
| GPS模塊 | 3線串口接線 |
| 加速度傳感器 | 輸出電壓范圍0-3V |
| U盤 | 容量1~4G |
| SD卡 | 容量1~4G |
5、軟件需求
| 名稱 | 說明 |
| 操作系統 | Linux-2.6.26 |
| 開發工具 | GNU工具 |
| 啟動代碼 | u-boot 1.3.4 |
| 驅動程序 | 所有硬件驅動 |
| 文件系統 | 根文件系統采用cramfs，用戶文件系統采用yaffs2 |
| GUI | QT |
| 地圖 |
