ARM尋址方式

         所謂尋址方式是根據指令中給出的地址碼字段來實現尋找真實操作數地址的方式。ARM處理器具有9種基本尋址方式。1.寄存器尋址；2.立即尋址；3.寄存器移位尋址；4.寄存器間接尋址；5.基址尋址； 6.多寄存器尋址；7.堆棧尋址； 8.塊拷貝尋址；9.相對尋址。
          1.尋址方式分類——寄存器尋址
         操作數的值在寄存器中，指令中的地址碼字段指出的是寄存器編號，指令執行時直接取出寄存器值來操作。寄存器尋址指令舉例如下：
MOV  R1,R2      ;將R2的值存入R1
SUB  R0,R1,R2    ;將R1的值減去R2的值，結果保存到R0           2. 尋址方式分類——立即尋址

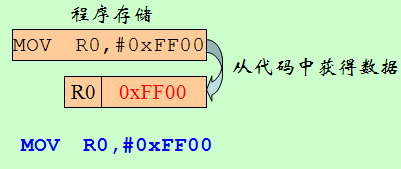

立即尋址指令中的操作碼字段后面的地址碼部分即是操作數本身，也就是說，數據就包含在指令當中，取出指令也就取出了可以立即使用的操作數(這樣的數稱為立即數)。立即尋址指令舉例如下：
SUBS        R0,R0,#1     ;R0減1，結果放入R0，并且影響標志位
MOV         R0,#0xFF000  ;將立即數0xFF000裝入R0寄存器          3. 尋址方式分類——寄存器移位尋址

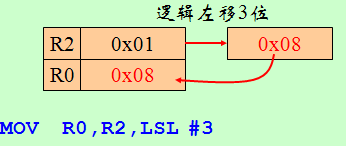

         寄存器移位尋址是ARM指令集特有的尋址方式。當第2個操作數是寄存器移位方式時，第2個寄存器操作數在與第1個操作數結合之前，選擇進行移位操作。寄存器移位尋址指令舉例如下：
MOV         R0,R2,LSL #3       ;R2的值左移3位，結果放入R0，;即是R0=R2×8
ANDS       R1,R1,R2,LSL R3  ;R2的值左移R3位，然后和R1相 ;“與”操作，結果放入R1          4. 尋址方式分類——寄存器間接尋址
         寄存器間接尋址指令中的地址碼給出的是一個通用寄存器的編號，所需的操作數保存在寄存器指定地址的存儲單元中，即寄存器為操作數的地址指針。寄存器間接尋址指令舉例如下：
LDR  R1,[R2]    ;將R2指向的存儲單元的數據讀出;保存在R1中
SWP          R1,R1,[R2]       ;將寄存器R1的值和R2指定的存儲;單元的內容交換          5. 尋址方式分類——基址尋址

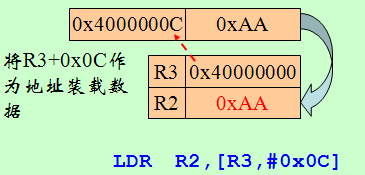

         基址尋址就是將基址寄存器的內容與指令中給出的偏移量相加，形成操作數的有效地址。基址尋址用于訪問基址附近的存儲單元，常用于查表、數組操作、功能部件寄存器訪問等。基址尋址指令舉例如下：
LDR  R2,[R3,#0x0C]   ;讀取R3+0x0C地址上的存儲單元;的內容，放入R2
STR  R1,[R0,#-4]!      ;先R0=R0-4，然后把R1的值寄存;到保存到R0指定的存儲單元          6. 尋址方式分類——多寄存器尋址

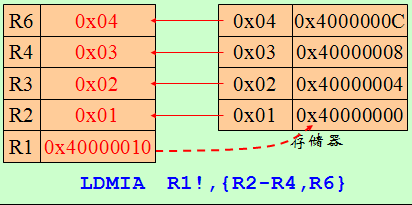

        多寄存器尋址一次可傳送幾個寄存器值，允許一條指令傳送16個寄存器的任何子集或所有寄存器。多寄存器尋址指令舉例如下：
LDMIA     R1!,{R2-R7,R12}  ;將R1指向的單元中的數據讀出到;R2～R7、R12中(R1自動加1)
STMIA      R0!,{R2-R7,R12}  ;將寄存器R2～R7、R12的值保存到R0指向的存儲單元中;(R0自動加1)

7. 尋址方式分類——堆棧尋址

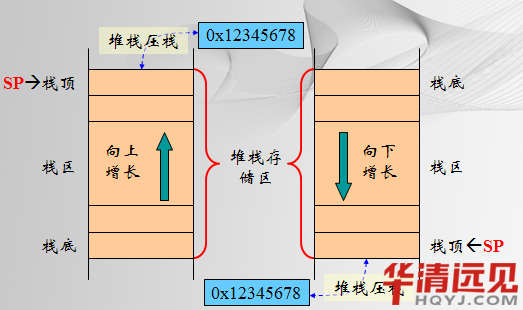

         堆棧是一個按特定順序進行存取的存儲區，操作順序為“后進先出” 。堆棧尋址是隱含的，它使用一個專門的寄存器(堆棧指針)指向一塊存儲區域(堆棧)，指針所指向的存儲單元即是堆棧的棧頂。存儲器堆棧可分為兩種：

• 向上生長：向高地址方向生長，稱為遞增堆棧
• 向下生長：向低地址方向生長，稱為遞減堆棧

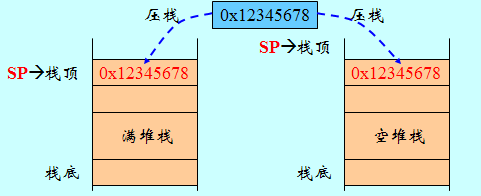

         堆棧指針指向最后壓入的堆棧的有效數據項，稱為滿堆棧；堆棧指針指向下一個待壓入數據的空位置，稱為空堆棧。          所以可以組合出四種類型的堆棧方式：

• 滿遞增：堆棧向上增長，堆棧指針指向內含有效數據項的最高地址。指令如LDMFA、STMFA等；
• 空遞增：堆棧向上增長，堆棧指針指向堆棧上的第一個空位置。指令如LDMEA、STMEA等；
• 滿遞減：堆棧向下增長，堆棧指針指向內含有效數據項的最低地址。指令如LDMFD、STMFD等；
• 空遞減：堆棧向下增長，堆棧指針向堆棧下的第一個空位置。指令如LDMED、STMED等。

         8. 尋址方式分類——塊拷貝尋址
         多寄存器傳送指令用于將一塊數據從存儲器的某一位置拷貝到另一位置。 如：STMIA      R0!,{R1-R7} ;將R1～R7的數據保存到存儲器中。存儲指針在保存第一個值之后增加，增長方向為向上增長。
STMIB      R0!,{R1-R7};將R1～R7的數據保存到存儲器中。存儲指針在保存第一個值之前增加，增長方向為向上增長。

9. 尋址方式分類——相對尋址

         相對尋址是基址尋址的一種變通。由程序計數器PC提供基準地址，指令中的地址碼字段作為偏移量，兩者相加后得到的地址即為操作數的有效地址。相對尋址指令舉例如下：
         BL     SUBR1               ;調用到SUBR1子程序
         BEQ LOOP                  ;條件跳轉到LOOP標號處
         ...
         LOOP        MOV         R6,#1
         ...
         SUBR1      ...
