FS4412簡介
作者：曹老師,華清遠見教育科技集團講師。

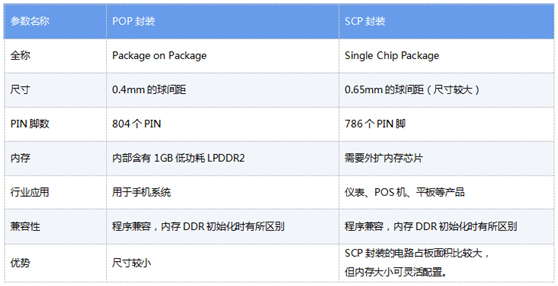

前幾天拿到了一塊板子FS4412是基于samsung的arm Cortex-A9的Exynos4412的板子，Exynos4412采用了32nm HKMG工藝，是samsung的第一款四核芯片，Exynos 4412有兩種封裝SCP和POP；Exynos 4412處理器當前sanmung推出了兩個封裝版本（PoP和SCP)，其中PoP封裝主要是針對智能手機等產品體積要求嚴格的項目中使用。由于采用了DDR和處理器疊層的焊接工藝，使得設計者對于DDR部分的LAYOUT節省了大量的工程周期，且解決了EMI等復雜電氣問題，但同時也導致其他有一些問題呈現出來。
1， Exynos 4412的PoP版本當前大DDR為1GB, 如果客戶有內存擴容的可能，將后悔莫及；
2， Exynos 4412的BGA間距為0.4mm，這是當前焊接工廠的極限能力，客戶在生產工廠的選擇上增加了難度，且成品的報廢率明顯上升；
3， 由于BGA間距太小，PCB布線方面通常需要二階盲埋孔的HDI板才能完成，使得PCB的成本和周期大大增加；
4， Exynos 4412的PoP版本官方不再對大眾用戶做進一步的技術支持和文檔的開放。
因此FS4412采用了SCP封裝。

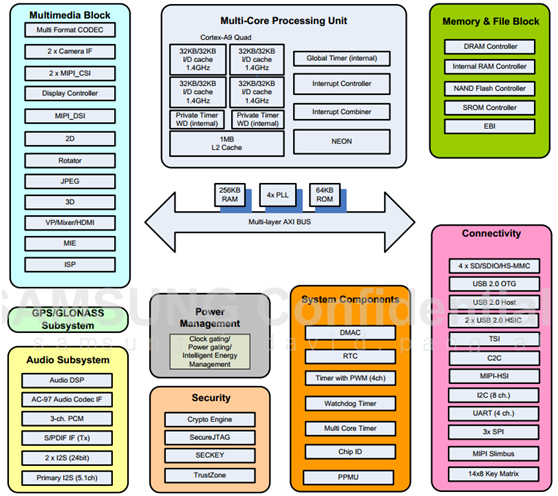

Exynos 4412 SCP結構框圖

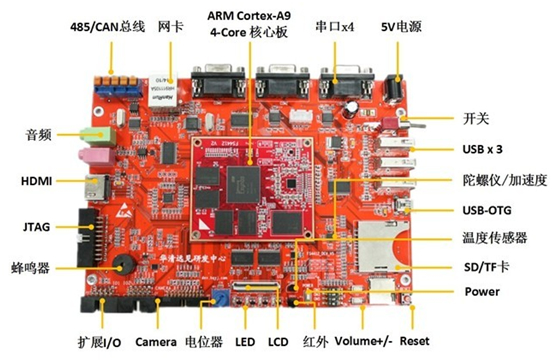

FS4412開發板硬件資源：
CPU |
Exynos4412，四核Cortex-A9，主頻為1.4GHz-1.6GHz |
內存 |
1GB/2GB雙通道 DDR3 |
存儲 |
4GB/16GB EMMC |
PMIC |
選用三星自家電源管理芯片，高效節能！具有9路DC/DC和28路LDO輸出電源，經千百萬部手機實踐檢驗，與三星4412處理器匹配佳 |
USB HOST |
板載USB3503，引出高性能HSIC，實現3路USB HOST輸出 |
SWITCH |
電源開關 |
POWER |
直流電源輸入接口，5V/2A電源輸入 |
USB_HOST接口 |
3路 USB_HOST 輸出 |
USB OTG接口 |
1路USB OTG 2.0 |
JTAG接口 |
標準JTAG接口 20pin 2.0mm間距針座 |
HDMI接口 |
標準HDMI v1.4，1080p高清分辨率 |
LCD接口 |
連接RGB信號的LCD |
屏幕尺寸 |
7寸電容屏 |
分辨率 |
1024*600 |
TP接口 |
多點觸摸（大于5點） |
SD卡接口 |
1個標準SD卡接口 |
網口 |
10M/100M自適應網口 |
PHONE |
支持耳機輸出 |
MIC |
支持MIC輸入 |
User Key |
3個 |
串口 |
3個串口 |
RS485 |
1個 |
CAN |
2.0標準 |
GPIO |
19路通過插座引出（包括SPI、I2C、AD等） |
重力感應 |
支持 |
陀螺儀 |
支持 |
溫度傳感器 |
1個單總線的DS18B29 |
紅外接收器 |
1個IRM3638紅外接收器 |
