atmega16單片機
時間：2018-04-13 來源：未知
今天主要給大家介紹一下ATmega16，ATmega16是基于增強的AVR RISC結構的低功耗8 位CMOS微控制器。由于其先進的指令集以及單時鐘周期指令執行時間，ATmega16 的數據吞吐率高達1 MIPS/MHz，從而可以減緩系統在功耗和處理速度之間的矛盾。
從市場角度看AVR單片機：性價比：AVR大部分型號的性價比較高，性價比表現突出的型號有：atmega48、atmega8、atmega16、atmega169P。供貨方面：通用型號的AVR供貨較為穩定，非常規型號的AVR樣品及供貨仍存在問題。市場占有率：目前，AVR的市場占有率還是不如PIC與51，但，AVR的優點使得AVR的市場占有一直在擴展，AVR的年用量也一直在上漲。
ATmega16 具有一整套的編程與系統開發工具，包括：C 語言 編譯器、宏匯編、 程序調試器/ 軟件仿真器、仿真器及評估板。
ATmega16引腳圖
ATmega16是基于增強的AVR RISC結構的低功耗8 位CMOS微控制器。由于其先進的指令集以及單時鐘周期指令執行時間，ATmega16 的數據吞吐率高達1 MIPS/MHz，從而可以緩減系統在功耗和處理速度之間的矛盾。

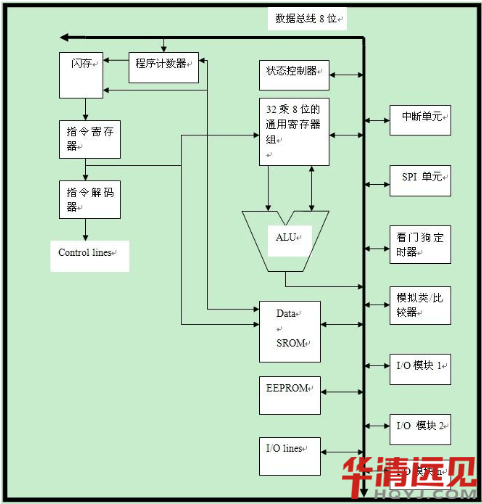

ATmega16 AVR 內核具有豐富的指令集和32 個通用工作寄存器。所有的寄存器都直接與算邏單元(ALU) 相連接，使得一條指令可以在一個時鐘周期內同時訪問兩個獨立的寄存器。這種結構大大提高了代碼效率，并且具有比普通的CISC 微控制器最高至10 倍的數據吞吐率。
ATmega16 有如下特點:16K字節的系統內可編程Flash(具有同時讀寫的能力，即RWW)，512 字節EEPROM，1K 字節SRAM，32 個通用I/O 口線，32 個通用工作寄存器，用于邊界掃描的JTAG 接口，支持片內調試與編程，三個具有比較模式的靈活的定時器/ 計數器(T/C),片內/外中斷，可編程串行USART，有起始條件檢測器的通用串行接口，8路10位具有可選差分輸入級可編程增益(TQFP 封裝) 的ADC ，具有片內振蕩器的可編程看門狗定時器，一個SPI 串行端口，以及六個可以通過軟件進行選擇的省電模式。
工作于空閑模式時CPU 停止工作，而USART、兩線接口、A/D 轉換器、SRAM、T/C、SPI 端口以及中斷系統繼續工作;掉電模式時晶體振蕩器停止振蕩，所有功能除了中斷和硬件復位之外都停止工作;在省電模式下，異步定時器繼續運行，允許用戶保持一個時間基準，而其余功能模塊處于休眠狀態;ADC噪聲抑制模式時終止CPU和除了異步定時器與ADC以外所有I/O模塊的工作，以降低ADC轉換時的開關噪聲;Standby模式下只有晶體或諧振振蕩器運行，其余功能模塊處于休眠狀態，使得器件只消耗極少的電流，同時具有快速啟動能力;擴展Standby 模式下則允許振蕩器和異步定時器繼續工作。
本芯片是以Atmel高密度非易失性存儲器技術生產的。片內ISP Flash允許程序存儲器通過ISP串行接口，或者通用編程器進行編程，也可以通過運行于AVR 內核之中的引導程序進行編程。引導程序可以使用任意接口將應用程序下載到應用Flash存儲區(Application Flash Memory)。在更新應用Flash存儲區時引導Flash區(Boot Flash Memory)的程序繼續運行，實現了RWW 操作。通過將8位RISC CPU與系統內可編程的Flash 集成在一個芯片內， ATmega16 成為一個功能強大的單片機，為許多嵌入式控制應用提供了靈活而低成本的解決方案。ATmega16 具有一整套的編程與系統開發工具，包括：C語言、編譯器、宏匯編、程序調試器/軟件仿真器、仿真器及評估板。
有人會問，ATmega16與 stc89c52單片機有何區別，首先要明確的一點是，ATmega16其實也算是一種單片機，但是又比stc89c52更加高級，具體區別如下：
1.架構不一樣，avr的執行效率高。
2.帶的flash，ram，eepom大小不一樣。
3.stc89c52不支持在線燒錄程序，A16支持isp在線下載
4.a16內帶rc振蕩，atc89c52必須外接振蕩電路
5.a16帶的外設多，有i2c，ad，da，pwm，通道數也不少
6.a16帶有usart在線調試功能。
總結就是：avr就是51基礎上的改進版
