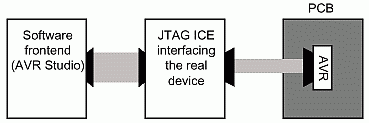

AVR ISP連接示意圖

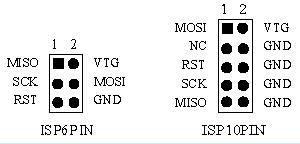

ISP接口
AVR ISP下載線-操作方法：
1、打開

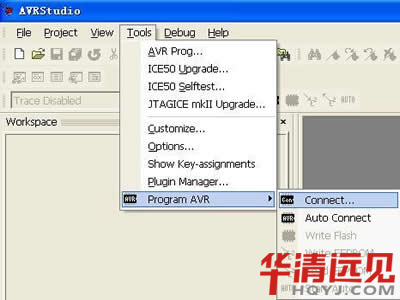

AVRStudio 軟件，按下圖操作。

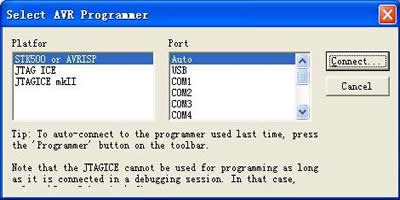

2、在這里選擇所用器件及連接端口，使用默認選項STK500 or AVRISP下載線自動檢測端口，點擊Connect進入下一步。

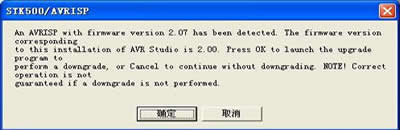

3、下面窗口提示所用AVR ISP下載線固件版本與當前所用軟件不同，提示要求升級AVR ISP下載線固件，如版本相同就不會出現下面的提示
。如你所用的AVR ISP下載線不支持在線升級功能的話，不要點確定要不AVR ISP下載線會死在那里不動了，直接點擊取消跳過此步既可。

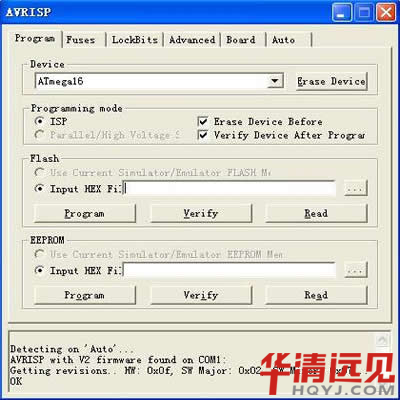

4、正常會進入下面編程（Program）界面。主要包括有器件（Device）、編程模式（Programming mode）、Flash下載、EEPROM下載幾個部分，最下面部分是信息窗口。
器件：用于選擇器件和手工擦除器件。
編程模式：用于選擇ISP和并口下載模式，由于此處用的是
AVR ISP下載線只支持ISP方式下載。Erase Device Before擦除器件，選中此項在每次下載前會對將器件擦除。需要同時燒寫用戶程序和引導程序時需要注意此處，正常情況下需選中此項。Verify Devic寫入校驗，默認為選中。
Flash：下載Flash文件，有選擇文件（Input HEX File）、編程（Program）、校驗（Verify）、讀取（Read）。
EEPROM：下載EEPROM文件，包含內容與上面相同。
如果你是初學者，并不要求對器件進行熔絲等復雜配置，由此窗口將HEX文件寫入器件就可以實驗了。其它系統時鐘及看門狗等可先使用器件默認配置。

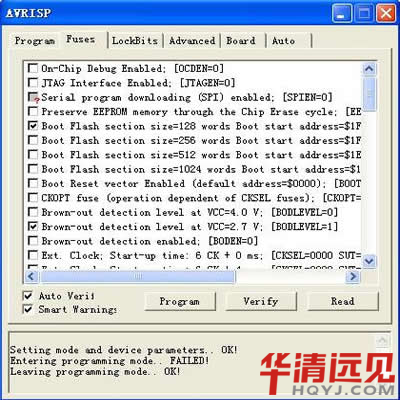

5、下圖為熔絲配置（Fuses）界面，具體配置請參照熔絲配置部分。
6、下圖為器件鎖定配置（LockBits）界面，主要為設置對用戶代碼、程序區及引導區的保護等級。

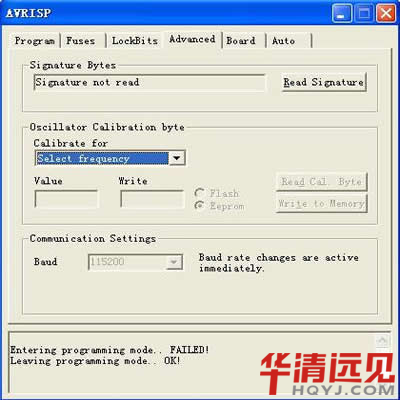

7、下圖為高級配置（Advanced）界面。

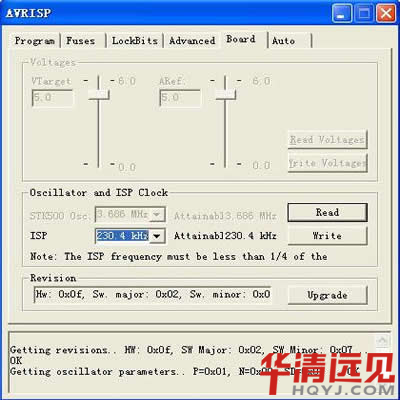

8、下圖為AVR ISP下載線配置（Board）界面，主要對下載線進行相關設置。由于工作在AVRISP模式，只ISP下載波特率可以使用，通常情況下設置為230.4kHz均可使用，如目標板裝有晶振主頻較高時可以提高此處下波特率，可以提高下載速度。注：更改后需要點后面的寫入（Write）才有效。

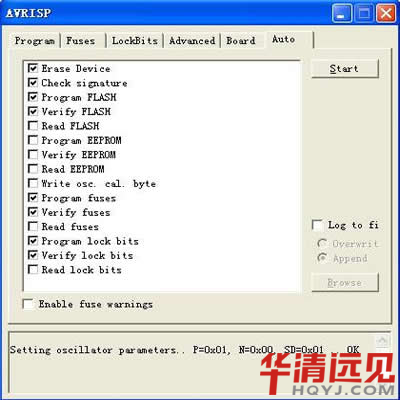

9、下圖為自動編程（Auto）界面，可以在這里選擇要操作的項目，然后按啟動（Start）既可一次完成。
AVR ISP下載線-連接錯誤：
1、AVR ISP下載線，重復出現下面窗口。
問題原因：PC機與AVR ISP下載線連接不成功。問題出在PC與AVR下載線之間，查看串口連接是否正確、AVR下載線是否上電。

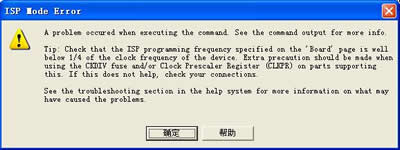

3、AVR ISP下載線窗口弱出如下窗口。
問題原因：AVR ISP下載線與目標芯片連接不成功。問題出在AVR ISP下載線與目標芯片之間，查看ISP接口是否正確、是不是芯片時鐘被鎖住了。
